DRY SCREW VACUÜM POMPEN

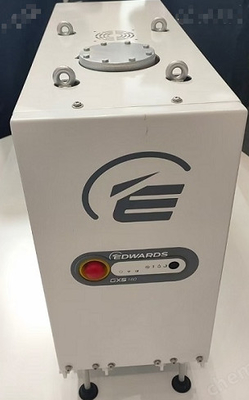

GXS 160
DE VOORKEURPARTNER
Edwards is wereldleider in het ontwerp, de technologie en de productie van vacuümpompen met meer dan 95 jaar geschiedenis en meer dan 75 jaar productie-ervaring.
Edwards gelooft in het leveren van resultaten die waarde toevoegen aan onze klanten door gebruik te maken van onze brede ervaring in de industrie om oplossingen voor uw problemen te identificeren en toe te passen. Door gebruik te maken van de meest innovatieve en up-to-date modelleringstechnieken, kunnen we de pompconfiguratie voor klanten optimaliseren om een systeemontwerp te bieden dat de maximale prestaties levert op de meest betrouwbare en kosteneffectieve manier.
GXS DRY SCREW POMPEN EN COMBINATIES
Onze nieuwe GXS droge pompen tillen de vacuümprestaties naar een hoger niveau. Met unieke schroeftechnologie en toonaangevende aandrijvingen met een hoog rendement, die geavanceerde temperatuurregeling en lange onderhoudsintervallen mogelijk maken, bent u gegarandeerd van de beste pompsnelheden in zijn klasse en lage bedrijfskosten voor vele jaren.
GXS innovatieve schroeftechnologie
1. Ondersteuning van de dubbele as
• Niet-uitkragend ontwerp biedt veilige rotorondersteuning voor extreem lage trillingen en superieure startbetrouwbaarheid, vooral bij zware processen
• Superieure verwerking van vloeistoffen en poeders. Tests tonen een capaciteit van vijf liter waterslag en één kilogram fijne poederslag
2. Lagers en smering
• Met olie gesmeerde tandwielen elimineren vet en de noodzaak voor periodiek onderhoud
• Gebruikt geavanceerde kwaliteitslagers en speciale olie met lage dampdruk voor compatibiliteit met toepassingen en een aanzienlijk langere levensduur
3. Geavanceerde asafdichtingstechnologie
• Contactloze afdichtingen met lange levensduur met geïntegreerde olieblokkerende labyrintafdichting zorgen voor een zeer effectieve afdichting
• In combinatie met een afdichtingsspoeling van zes liter per minuut wordt de versnellingsbak beschermd tegen verontreiniging en blijft de vacuümruimte olievrij
GXS booster
4. Wereldleidende motor- en aandrijftechnologie
• Extreem efficiënte motoren met elektronische aandrijvingen leveren maximale koppelprestaties voor moeilijke processen
• Hermetisch afgesloten motor elimineert olielekkage en verbetert de betrouwbaarheid van de pomp
• Watergekoelde motoren en aandrijvingen zorgen voor verbeterde betrouwbaarheid en een lange levensduur om de servicekosten te verlagen
5. Geavanceerd ontwerp van het pompmechanisme
• Verbeterd schroefrotorontwerp resulteert in een soepele, geleidelijke compressie over de lengte van de rotor voor verbeterde thermische controle en
geoptimaliseerd pompen bij alle inlaatluchtdrukken
• Geïntegreerd warmtebeheer en unieke rotor- en statorontwerpkenmerken bieden argon gas pompmogelijkheden bij volledige concentratie
• Geavanceerde bewerkingstechnieken en ontwerpkenmerken elimineren de noodzaak voor rotorcoatings met behoud van uitstekende ultieme vacuümprestaties
• Verbeterde productietechnologie en ontwerp dragen bij aan lage trillingen en extreem stille werking zonder geluiddemper
6. Roots booster-mechanisme
• Hoogrendements vacuümboosterontwerp
• Geoptimaliseerd voor maximale prestaties met automatische thermische beheer
Technische gegevens:
| |
Eenheid |
GXS 160 |
| Piek pompsnelheid |
m³/uur(cfm) |
160(94) |
| Ultieme druk (zonder spoeling) |
mbar(Torr) |
7x10⁻³(5.3x10⁻³) |
| Volle belasting vermogen |
@ultieme druk |
kW(pk) |
3.8(5.1) |
| @piek pomplading |
kW(pk) |
5.0(6.7) |
| Elektrisch |
Voedingsopties |
Hoge spanning |
380-460V 3Ø 50/60Hz |
| Lage spanning |
200-230V 3Ø 50/60Hz |
| Aansluiting |
Hoge spanning |
Harting Han K 4/4-F |
| Lage spanning |
| Vacuümkoppelingen |
Inlaat |
ISO 63 |
| Uitlaat |
NW40 |
| Koelwater |
Toevoerdruk (max) |
bar(psig) |
6.9(100) |
| DP over pomp (min) |
bar(psig) |
1.0(14.7) |
| Debiet @ min DP |
l/min(gal/min) |
4.0(1.1) |
| Temperatuur |
°C(°F) |
5-40(41-104) Alle varianten |
| Aansluiting |
3/8" BSP Male (G 3/8") |
| Spoelgas* |
Druk |
bar(psig) |
2.5-6.9(36-100) |
| Lichte belasting |
sl/min |
12 |
| Middelzware belasting |
sl/min |
18-52 |
| Aansluiting |
Swagelok*ؼ"tube wth olve |
| Hoge debiet spoeling/oplosmiddelspoeling |
Toevoerdruk |
bar(psig) |
2.5-6.9(36-100) |
| Aansluiting regelklep |
Swagelok*Ø3/8"tube met olve |
| Filteraansluiting |
½"NPT Female |
| Oplosmiddelaansluiting |
3/8"BSP Male(G 3/8") |
| Massa |
Kg(Ibs) |
305(672) |
| Geluid (met geschikte uitlaatpijp) |
dB(A) |
<64 |
| Bedrijfstemperatuur |
°C(°F) |
5-40(41-104) |
| Uitlaat tegendruk (MAX) |
mbar(psia) |
1400(20) |
| Systeem IP-classificatie |
Standaard |
|
21D |
| Smering |
Type |
PFPE Drynert®25/ 6 |
| Volume |
l(gal) |
0.7(0.2) |
| Bewaking & Regeling |
Standaard |
Regeling |
Voorpaneel "Dashboard"
Serieel-RS 232 |
| Bewaking |
Ethernet Webserver |
| Optie |
Regeling |
Parallel-MCM Micro TIM |
| Regeling & Bewaking |
Profibus DP
Pomp Display Terminal (PDT) |
| Bewaking |
Fabriekswerken |
*Pomp
combinaties |
|
Lichte belasting |
Alleen afdichtingsspoeling |
| Middelzware belasting |
Afdichtingsspoeling, Hoge vacuümspoeling,,Inlaatspoeling, variabele gasballast & uitlaatspoeling (met uitlaatdruksensor) |
| Middelzware belasting + |
Zoals middelzware belasting, plus hoge debiet spoeling/oplosmiddelspoeling |
Afmetingen (mm):
A:195(7.68)
B:220(8.66)
C:285.9(11.26)
D:346.5(13.64)
E:879.5(34.63)
F:83(3.27)
G:209.4(8.24)
H:568(22.36)
J:150(5.9)
K:1092(42.99)
L:390(15.35)
M:250(9.84)
