GA 30-90 VSD iPM
Klik om onze catalogus te openen:GA7-90VSD_IPM_wuxi_EN.pdf

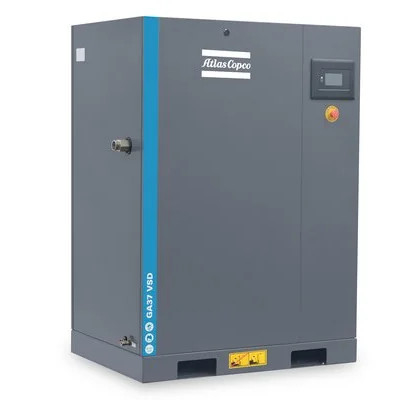

Atlas Copco's GA30-90VSDIPM is een echte inverter luchtcompressor die u energiebesparing kan brengen.Het innovatieve transmissiesysteem en de speciale omvormer van de luchtcompressor kunnen tot 35% energie besparen.- Verpakte duurzame productie en display Het is noodzakelijk om uw operationele kosten te verlagen.
GA 30-90 VSDiPM Intelligente besturing, meer energiebesparing
Motor met permanente magneet (iPM) binnen
• Zeer hoge efficiëntie: gelijk aan IE4-normen
• Een speciaal ontwerp van de oliekanalen zorgt voor een efficiëntere koeling
• Motorbeschermingsniveau IP66, Isolatieniveau H
• Oliegekoelde motor, geen koelventilator nodig
Elementen
• gemaakt door Atlas Copco
• Betrouwbaar, efficiënt en stil

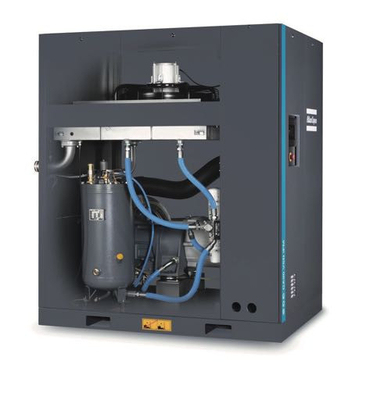

Premium aandrijflijn
• Betrouwbare directe aandrijving voor GA 45-75 VSD iPM
• Nieuw ontwikkelde versnellingsdrijving voor GA 90 VSD iPM zorgt voor eenvoudig onderhoud
• Alle verzegelingsolie en koude motor
Klassiek koelsysteem
• Separatie olie/na-koeler
• W-fin koeler is betrouwbaar in moeilijke omstandigheden
• Axial ventilator verbetert de koeler prestaties
• Een lagere temperatuur zorgt voor een efficiënte werking
Robuuste oliefilter/separator
• Geïntegreerde bypass klep met oliefilter
• Spinnend ontwerp,gemakkelijk onderhoud
Elektronikon® Touch Controller
• Geïntegreerde slimme algoritmen verminderen de systeemdruk en het energieverbruik
• Afstandsbediening, alarmuitgang, onderhoudsplan, netwerkdiagnoses zijn allemaal beschikbaar
• Ingebouwde Smartlink-afstandsdiagnose om de realtime status van het systeem te begrijpen
Innovatieve Neos-omvormerGeschikt voor GA45-90VSDIPM)
• Atlas Copco's zelf ontworpen omvormer bedient nu ook iPM-motoren
• IP5x-bescherming
• Robuuste aluminium behuizing voor probleemloze bediening onder de zwaarste omstandigheden
• Minder onderdelen: compact, eenvoudig en gebruiksvriendelijk
Technische specificaties
| Type |
Werkdruk |
FAD |
Motro-vermogen |
Geluid |
Gewicht |
Afvoer |
| Bar ((e) |
psig |
I/s |
m3/min |
cfm |
kW |
HP |
dB ((A) |
kg |
| GA 30 VSDiPM |
4 |
58 |
15.5-94.1 |
0.93-5.64 |
32.8-199.3 |
30 |
40 |
69 |
522 |
G1 1/2 "M |
| 7 |
102 |
14.6-92.5 |
0.88-5.55 |
31.0-196.0 |
30 |
40 |
69 |
522 |
| 10 |
146 |
13.7-82.2 |
0.82-4.93 |
29.0-174.0 |
30 |
40 |
69 |
522 |
| 12.5 |
181 |
15.1-69.8 |
0.90-4.19 |
31.9-147.9 |
30 |
50 |
69 |
522 |
| GA 37 VSDiPM |
4 |
58 |
22.5-115.5 |
1.35-6.93 |
47.7-244.6 |
37 |
50 |
69 |
550 |
G1 1/2" |
| 7 |
102 |
22.1-114.5 |
1.33-6.87 |
46.8-242.5 |
37 |
50 |
69 |
550 |
| 10 |
146 |
21.0-100.1 |
1.26-6.01 |
44.5-212.0 |
37 |
60 |
69 |
550 |
| 12.5 |
181 |
23.2-84.0 |
1.39-5.04 |
49.1-177.9 |
37 |
60 |
69 |
550 |
| GA 45 VSDiPM |
4 |
58 |
37.8-145.9 |
2.27-8.75 |
80.1-309.2 |
45 |
60 |
70 |
980 |
G2 1/2" |
| 7 |
102 |
36.9-145.0 |
2.21-8.72 |
78.2-307.3 |
45 |
60 |
70 |
980 |
| 10 |
146 |
35.1-126.4 |
2.11-7.58 |
74.4-267.8 |
45 |
60 |
70 |
980 |
| 12.5 |
181 |
39.0-104.5 |
2.34-6.27 |
82.6-221.4 |
45 |
60 |
70 |
980 |
| GA 55 VSDiPM |
4 |
58 |
40.4-183.7 |
2.42-11.02 |
85.6-389.3 |
55 |
75 |
70 |
985 |
G2 1/2" |
| 7 |
102 |
39.5-183.0 |
2.37-11.00 |
83.7-387.8 |
55 |
75 |
70 |
985 |
| 10 |
146 |
38.1-162.8 |
2.29-9.77 |
80.7-345.0 |
55 |
75 |
70 |
985 |
| 12.5 |
181 |
42.8-137.7 |
2.57-8.26 |
90.7-291.8 |
55 |
75 |
70 |
985 |
| GA 75 VSDiPM |
4 |
58 |
43.1-226.0 |
2.59-13.56 |
91.3-478.9 |
75 |
100 |
73 |
990 |
G2 1/2" |
| 7 |
102 |
42.1-225.0 |
2.53-13.50 |
89.2-476.8 |
75 |
100 |
73 |
990 |
| 10 |
146 |
40.9-205.4 |
2.45-12.32 |
86.7-435.2 |
75 |
100 |
73 |
990 |
| 12.5 |
181 |
45.7-174.3 |
2.75-10.46 |
96.8-369.3 |
75 |
100 |
73 |
990 |
| GA 90 VSDiPM |
4 |
58 |
56.9-301.0 |
3.58-18.06 |
120.6-637.8 |
90 |
120 |
73 |
1170 |
G2 1/2" |
| 7 |
102 |
56.9-300.0 |
3.41-18.00 |
120.6-635.7 |
90 |
120 |
73 |
1170 |
| 10 |
146 |
54.6-256.3 |
3.28-15.38 |
115.7-543.1 |
90 |
120 |
73 |
1170 |
| 12.5 |
181 |
66.1-223.8 |
3.97-13.43 |
140.1-474.2 |
90 |
120 |
73 |
1170 |
*De prestatieparameters van de eenheid worden gemeten volgens ISO1217, bijlage C en in 2009.
**Het geluidsniveau wordt gemeten volgens de normen ISO 2151 en ISO 9614 en de fout is 3 dB (A).
Referentievoorwaarden:
- Absolute inlaatdruk 1 bar / 14,5 psi.
- Inlaatluchttemperatuur 20°C/68°F.
Afmetingen:
| |
L(mm) |
W(mm) |
H(mm) |
| GA 30-37VSD IPM |
1150 |
815 |
1615 |
| GA 45-90VSD IPM |
1680 |
1221 |
1980 |
