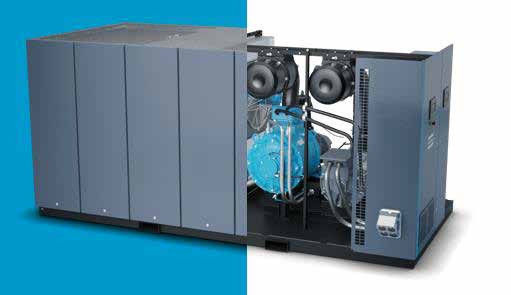

200-250 kW Hybride olie geïnjecteerde Atlas schroef luchtcompressor

Nieuwste technologie Compressor Hybride Olie-injected Rotary Screw Compressor Atlas GA200HYBRID+~GA250HYBRID+

GA 90 315VSD 20221012.pdf

Hoge betrouwbaarheid, lage exploitatiekosten
De meest directe manier om de winstmarges te verhogen is door de operationele kosten te verlagen.
80% van de totale levenscycluskosten van een compressor.
De machine is uitgerust met een intelligent brandstofinspuitingssysteem en een IE4/IE5-motor, waardoor niet alleen de exploitatiekosten van de klant worden verlaagd,maar laat de machine ook stabiel werken onder zware werkomstandigheden.

Efficiënt
Compressor van de GA+-serie met intelligente olie-injectietechnologie, IE4/IE5-motor met olieverkoeling; motor- en machinehoofd
Eén stuk ontwerp, beschermingsniveau tot IP66.
ontworpen koelsysteem, laagdrukdruppelsysteem en de precieze Elektronikon® Touch
Het besturingssysteem kan het totale energieverbruik van de compressor aanzienlijk verminderen.

Betrouwbaar
Het beschermingsniveau van het transmissiesysteem van de GA+-compressoren bereikt IP66, waardoor stof en
Door de erosie van waterdamp kan de eenheid stabiel werken onder moeilijke werkomstandigheden (tot 55°C)
werken bij omgevingstemperatuur).

Gemakkelijk onderhoud
Alle onderdelen die regelmatig onderhoud nodig hebben, worden volledig beschouwd als het gemak van de bediening, waardoor de
De unieke ontwerp van de doos plaat maakt alle nullen in de eenheid
De onderdelen zijn allemaal binnen handbereik. Tegelijkertijd wordt bij het ontwerp van elk onderdeel ook volledig rekening gehouden met de onderhoudbaarheid
In vergelijking met het traditionele ontwerp wordt de gemiddelde onderhoudstijd met meer dan de helft verkort.

Dual-set-point en automatische stop

De meeste productieprocessen zorgen voor schommelingen in de vraag, die op hun beurt kunnen leiden tot energieverspilling in periodes van weinig gebruik.
Met de Elektronikon ®-unitcontroller kunt u handmatig of automatisch wisselen tussen twee verschillende instellingspunten om het energieverbruik te optimaliseren en
Het is de bedoeling om de kosten bij lage gebruikstijden te verlagen. Bovendien wordt de aandrijvingsmotor door het geavanceerde algoritme alleen uitgevoerd wanneer dat nodig is.het energieverbruik tot een minimum wordt beperkt.
Legende
A = Energieverbruik
B = Tijd
C = Energiebesparing

Onderdelen die zijn ontworpen voor efficiëntie

• SmartInjection zorgt voor de exacte hoeveelheid olie die nodig is voor het element en zorgt ervoor dat het altijd met maximale efficiëntie werkt.
• Hoge efficiëntie IE4 (Fixed Speed) en IE5 (VSD+) motoren.
• Het geïntegreerde energie-recuperatiesysteem herstelt tot 78% van de energie uit het geïntegreerde motor- en oliereek.
• Dual speed of VSD ventilator voor energie-efficiëntie bij lagere temperaturen.

Lagere levenscycluskosten
De druklucht is essentieel in de dagelijkse industriële productie en haar toepassingsgebieden omvatten:
Met inbegrip van: pneumatische gereedschappen voor het snijden, boren, hameren en slijpen; mechanisme en klep; ventilatiesysteem; verpakkings- en stapelapparatuur en transportsystem, enz.GA+-compressoren zijn ontworpen voor lagere levenscycluskosten.

Elektronikon Mk5 Touchscreen Controller
De unieke besturingslogic en -algoritme van de Elektronikon®-controller kunnen worden aangepast aan verschillende
Verbeter de prestaties van compressoren en nabehandeling. onze oplossing De oplossing kan u vele voordelen opleveren, zoals het verminderen van het energieverbruik,vermindering van de onderhoudsduur, tijd en kosten. Verminder de stress op uw energiekosten en ook op uw activiteiten

Betrouwbaarder motor
Het transmissiesysteem met beschermingsniveau IP66 elimineert de erosie van stof en waterdamp en zorgt voor de
De machine kan zelfs onder moeilijke werkomstandigheden stabiel werken.

Klaar te installeren, alles-in-één model
De GA+ FF-machine bevat een droger en het dauwpunt van de uitlaatlucht kan 3°C/37°F (20°C) bereiken.
omgevingstemperatuur).
De leidingen en kabels tussen de compressor en de droger zijn in de fabriek gemonteerd, zonder extra
Externe installatiewerkzaamheden, en het compressor bedieningspaneel kan de dauwpunttemperatuur bekijken en controleren.

Hybride
Atlas integreert op innovatieve wijze de vaste- en de variabele-frequentiemodule in een hybride model.die is afgestemd op ons intelligente besturingssysteem om nauwkeuriger te voldoen aan de gasvraag van klanten.

Voordelen van hybride modellen
Het hybride model bevat 2 sets onafhankelijke aandrijflijnen, één set vaste frequentie aandrijflijnen en één set variabele frequentie aandrijflijnen.
• Een breder frequentiebereik
• Gecombineerde werking met een lager specifiek vermogen
• Lagere back-upkosten
• Betere beveiliging van het systeem

Meer flexibiliteit
Het hybride model kan automatisch worden bediend als een omvormer of als twee onafhankelijke compressoren, waarvan slechts één is ingeschakeld.Dit betekent ook dat klanten een kleinere vermogencompressor kunnen kiezen als back-up.

Hoogtemperatuuroptie
Zorg voor een betrouwbare werking van de compressor in warme en vochtige omgevingen:
• De maximale omgevingstemperatuur voor vaste frequentiemachines is 55°C (131°F)
• De maximale omgevingstemperatuur van de omvormer kan 50°C ( 121°F) bereiken

Vibratiebewaking
Het SPM-trillingsbewakingssysteem kan de trillingen van de machinehoofd en motorlagers in realtime controleren.en de trillingswaarde van elk punt kan in realtime worden gecontroleerd.
De alarm-/uitstallingswaarde van de regelaar wordt in de fabriek ingesteld.zodat de compressor langer veilig kan werken.

ingebouwde droger
Het full-performance model GA+ FF integreert de droger in de compressor. Dit one-piece ontwerp vermindert niet alleen de installatieruimte, maar bespaart ook de installatiekosten van leidingen.Onder typische bedrijfsomstandigheden, kan het dauwpunt van de perslucht +3°C (37,4°F) bereiken.

Motorbeschermingsopties
Vijf temperatuursensoren (PT-1000) zijn respectievelijk op de voor- en achterlagers van de hoofdmotor en de driefasige wikkels gemonteerd.
De temperatuur op elk punt kan rechtstreeks via de Elektronikon®-controller worden bekeken en het ingebouwde programma beschermt de motor van de compressor door alarm te slaan of uit te schakelen.
