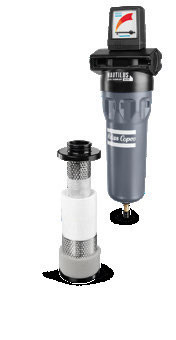

Twee-in-één gecomprimeerde luchtfilters UD+serie Atlas 16 bar

Atlas Ud+ Serie Persluchtfilters Hoge Prestaties Twee-in-één Oliecoalescentiefilters

Klik om onze catalogus te openen:Filters+antwerpen+folder+NL+2935093245+20210602.pdf...

Twee-in-één oliecoalescentiefilters met superieure energiebesparing

UD+ filters verminderen efficiënt olie-aerosol, nat stof en waterdruppels in uw persluchtstroom om uw investering, apparatuur en processen te beschermen. De UD+ combineert twee filtratiestappen (DD+ en PD+) in één, een unieke technologie om te voldoen aan de hoge kwaliteitseisen van diverse toepassingen en ultieme energiebesparing te bieden.

UW VOORDELEN

40% energiebesparing
Een 40% lagere drukval dan de conventionele filtercombinatie resulteert in 40% hogere energie-efficiëntie.
Zuivere lucht
De luchtreinheid is gelijk aan die verkregen met behulp van twee filters in lijn, dankzij het dikke filterpakket van UD+ filters.
Ruimte besparen
Het twee-in-één filtratieconcept vermindert de installatieruimte en complexiteit, waardoor UD+ filters bijzonder geschikt zijn voor toepassingen waar ruimte schaars is.
Geld besparen
Installeer UD+ filters om te profiteren van aanzienlijke kostenbesparingen in vergelijking

Prestaties

                                                                       UD+
Verontreiniging                                          Olie-aerosol/nat stof
Testmethode                                ISO 8573-2:2007, ISO 12500-1:2007
Maximum olie-carry-over (mg/m³)*                 0.0009
Natte drukval (mbar)                               245
Element service                         Na 4.000 bedrijfsuren of 1 jaar
Voorafgaan met                                         Waterafscheiding

* Inlaat olieconcentratie = 10 mg/m³. Olie = olie-aerosol en vloeistof.

Correctiefactoren
Inlaatdruk (bar)  1 2 3 4 5 6 7 8 10 12 14 16
Inlaatdruk (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
Correctiefactor     0.38 0.53 0.65 0.75 0.83 0.92 1.00 1.06 1.20 1.31 1.41 1.50

Voorbeeld
• Werkdruk 3 bar(g), persluchtstroom 35 l/s.
• Vermenigvuldig de nominale capaciteit van het geselecteerde filter met de bijbehorende correctiefactor bij de vereiste werkdruk om de capaciteit bij werkdruk te verkrijgen:
- Maat 45+: 45 l/s * 0.65 = 29 l/s => de 45+ filtermaat is niet groot genoeg.
- Maat 60+: 60 l/s * 0.65 = 39 l/s => de 60+ filtermaat is de maat om te selecteren.

Opties
• Filteraansluitset voor eenvoudige montage in serie (9-550 l/s).
• Wandmontageset vereenvoudigt de installatie (9-550 l/s).
• Snelle koppeling verbindt het filter met een afvoer of olie/waterafscheider.
• Spanningvrij contact gemonteerd in de verschildrukmeter, om een externe indicatie van patroonvervanging te geven.
• EWD elektronische afvoer zonder verlies van perslucht en een alarmfunctie (EWD is optioneel op maat 9 + - 550 + , 850 + T en 1100 + T; standaard op maat 550 + F en groter).

Certificering
• ISO 8573-2:2007
• ISO 12500-1:2007
