110 kW Atlas schroef luchtcompressor VSD Plus GA110VSD+ Aluminium legeringsmateriaal

110kw Atlas Ga Vsd+110 Rotary Screw Frequency Conversion Air Compressor

GA37-110 VSD+.pdf

specificaties

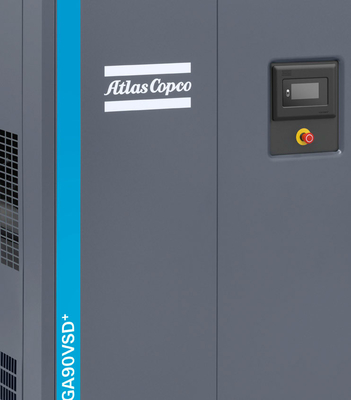

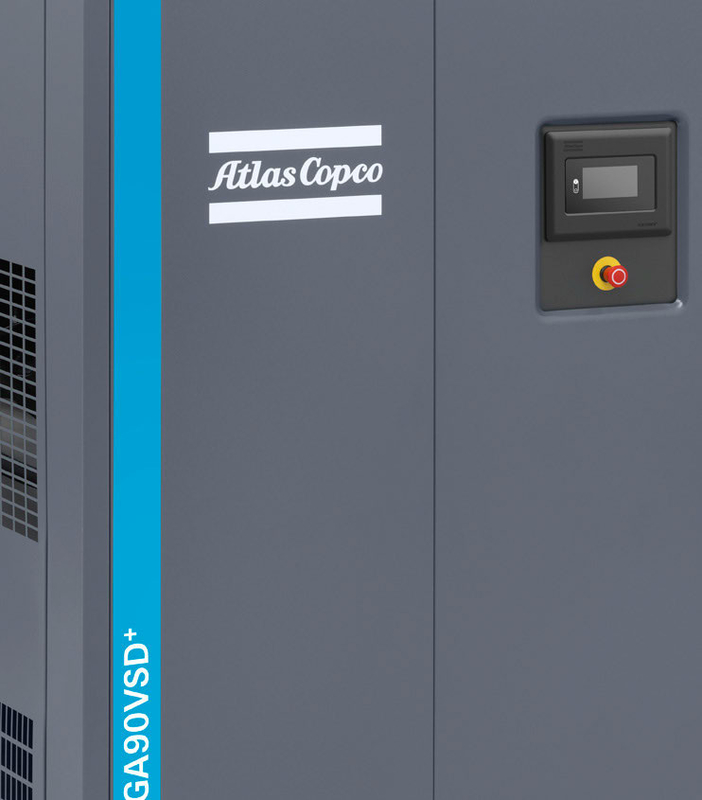

De nieuwe revolutionaire compressor van Atlas GA90 VSD+

Innovatief
In plaats van het normale horizontale ontwerp dat ruimte in beslag neemt, heeft Atlas een revolutie teweeggebracht in de bouw en prestaties van de compressor.
GA 37-110 VSD + heeft een rechtopstaande, compacte lay-out. Dit bespaart waardevolle vloer- en werkruimte, vergemakkelijkt de toegang tot onderhoud en verlaagt de totale eigendomskosten voor alle klanten.

Betrouwbaar
• Onze Neos-omvormer, die intern is ontwikkeld om de betrouwbaarheid van de compressor te maximaliseren, is gebouwd om extra bescherming te bieden tegen stof en andere deeltjes.
• Volledig afgesloten frequentiedruk en aandrijflijn zorgen voor prestaties zelfs in de hardste omgevingen.
• Gebaseerd op de unieke combinatie van bewezen technologieën en bestaande componenten, optimaal samengevoegd door de ervaring en de knowhow van Atlas.

Slim.
• Eenvoudige controle en onderhoud dankzij de Elektronikon® Touch-controller.
• Onderhoudsmeldingen en machine status zijn beschikbaar via SMARTLINK e-mail of sms-berichten.
• Op maat gemaakte verslagen over de energieprestaties van uw machine, in overeenstemming met ISO 50001.

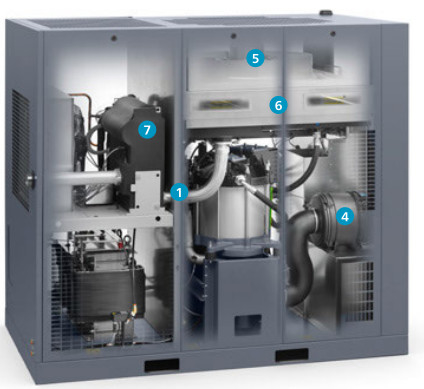

1

Motor met permanente magneet (iPM) binnen
• Oliegekoelde motor.
• Optimale koeling voor alle snelheden en omgevingsomstandigheden.
• Ontworpen in België.
• Motorlagers gesmeerd met olie: geen (her) veting, verhoogd
- De openingstijd.
• IP66: drukdicht.
• Permanente magneten.
2
Nieuw compressorelement
• Nieuw verbeterd rotorprofiel.
• Verminderde drukverliezen.
• Geoptimaliseerde in- en uitgangsportalen.
3
Directe aandrijving
• Verticaal ontwerp, minder onderdelen.
• Oliegekoeld, drukdicht.
• Geen tandwielen of riemen, geen asdicht.

4

Inlaatfilter
• Zwaar werk.
• Onderhoud elke 4000 uur.
• Drukverliesindicator.

5

Radiële ventilator
• Compact.
• Een laag geluidsniveau.
• Hoge capaciteit voor optimale koeling.
6
Klassiek koelontwerp
• Geïntegreerde waterseparatie.
• Afzonderlijke olie/luchtkoeler.
• Gemakkelijke toegang voor onderhoud.
7
Innovatieve Neos-omvormer
• Met de eigen ontworpen omvormer van Atlas wordt nu ook de iPM-motor bediend.
• IP5x bescherming.
• Robuuste aluminium behuizing voor probleemloze bediening onder de zwaarste omstandigheden.
• Minder onderdelen: compact, eenvoudig en gebruiksvriendelijk.
8
Geïntegreerde droger
• Extra compacte voetafdruk.
• Koelmiddel R410A.
9
Elektronikon ®
Aanraakcontroller
• Hoogtechnologische regelaar met waarschuwingssignalen, compressor-uitstalling en onderhoudsplanning.
• Gemakkelijk te gebruiken en ontworpen voor de zwaarste omstandigheden.
• Standaard SMARTLINK-afstandsbewaking om de prestaties van het luchtsystem en de energiebesparing te maximaliseren.
• Optioneel meerdere compressoren bedienen (2, 4 of 6 compressoren).
10
Sentinelklep
• Optimaliseert de inlaatstroom van de luchtkant.
• Geen verliezen door ontploffing.
• Volledig aluminium ontwerp: onderhoudsvrij.

11

VSD + Neos cabine
• VSD+ is superieur aan ijsloze machines.
• Elektrische onderdelen blijven koel en hebben een langere levensduur.
• Speciale aandrijving voor iPM-technologie motoren.
• Warmteafvoer van de omvormer in een apart compartiment.

VSD + voor 50% gemiddelde energiebesparing

Atlas' GA Variable Speed Drive + (VSD +) -technologie past nauw bij de luchtvraag door de snelheid van de motor automatisch aan te passen.In combinatie met het innovatieve ontwerp van de iPM-motor (permanente magneet), resulteert dit in een gemiddelde energiebesparing van 50% en een gemiddelde vermindering van 37% van de levenscycluskosten van een compressor.

Waarom Atlas Variable Speed Drive + technologie?
• Gemiddeld 50% energiebesparing bij een groot doorstromingsspectrum (20-100%).
• De geïntegreerde Elektronikon ® Touch-controller regelt de toerental van de motor en de hoogwaardige frequentieomvormer.
• Geen verspilde leegstandstijden of ontploffingsverliezen tijdens de werking.
• De compressor kan worden gestart/stopt onder volledige systeemdruk zonder dat het nodig is om te ontladen.
• Vermijdt piekstroomstraf bij opstarten.
• Minimaliseert systeemlekkages door een lagere systeemdruk.
• EMC-naleving van de richtlijnen (2004/108/EG).
* Vergeleken met vaste snelheidscompressoren, op basis van metingen uitgevoerd door een onafhankelijk energie-auditbureau.
