De premium droge luchtoplossing

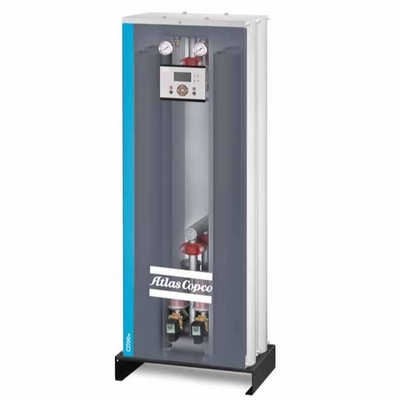

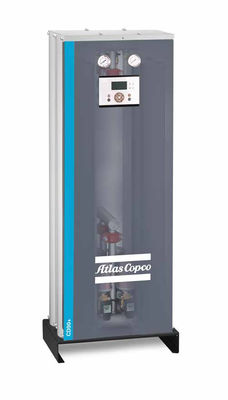

Als je de allerbeste luchtkwaliteit nodig hebt, dan is de Atlas Copco CD 7+-160+ de oplossing.Onze premium droogmiddel droger beschermt uw perslucht systeem met een stabiel dauwpunt tot -70°C met maximale betrouwbaarheid en energie-efficiëntie bij een 100% luchtstroom.
Uitstekende prestaties
- hoogwaardig adsorptiemiddel met betrouwbare hoge adsorptieprestaties voor een breed scala aan bedrijfsomstandigheden.
- Drukdauwpunten van -40°C en -70°C zijn standaard in de CD+-serie.
Geprefereerde magnetoventil
- hoogwaardige magnetoventielen zorgen voor een betrouwbare werking van de droger onder verschillende drukomstandigheden.
Intelligente en vriendelijke controller
- LCD-controller om de status te controleren.
- Synchroniseerbaar met de compressor, met gezamenlijke controle van de status van de compressor (laden en lossen).
- Service- en looptijdindicatoren en waarschuwingen.
- Optioneel regelen van het dauwpunt om het verlies van zuiveringslucht tot een minimum te beperken (optioneel regelen van het dauwpunt is vereist).
- Afstandsbediening voor start/stop en alarmen.
Geoptimaliseerde luchtstroomverdeling
- gespecialiseerde hydrodynamische analyse en ontwerp van de luchtstroomverdeling om de levensduur van het adsorptiemiddel te verlengen.
- Een geoptimaliseerde luchtstroomverdeling zorgt voor een stabiel dauwpunt onder druk.
Gemakkelijk onderhoud en onderhoud
- Snel wisselen van adsorptiemiddel, gemakkelijk te vullen, vermijd overstroming van adsorptiemiddel.
- Speciaal ontwerp van de adsorptieve beschermingsinrichting om te voorkomen dat het adsorptieve middel tijdens het gebruik in poedervorm wordt gevormd.
Breed drukbereik
- 4-10 bar standaard, tot 16 bar als optie.
- gespecialiseerd ontwerp voor verschillende inlaatdrukken ter vermindering van persluchtverliezen.
Technische specificaties
| Type |
Werkdruk |
Beheersing van de doorstroming onder druk en dew point |
Maximale temperatuur (omgeving/inlaat) |
drukdaling ((zonder filter) |
motorvermogen |
Spanning ((50 Hz & 60 Hz) |
Afmetingen |
Gewicht |
Inlaat/Oulet |
| L |
W |
H |
| bar |
I/s |
m3/min |
°C |
bar |
kw |
mm |
mm |
mm |
kg |
G schroefdraad |
| CD7+-70°C |
4-16 |
7 |
0.4 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD11+-70°C |
4-16 |
11 |
0.7 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD14+-70°C |
4-16 |
14 |
0.8 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD21+-70°C |
4-16 |
21 |
1.3 |
46/50 |
0.14 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
1170 |
100 |
G3/4" |
| CD28+-70°C |
4-16 |
28 |
1.7 |
46/50 |
0.18 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
1480 |
115 |
G1" |
| CD39+-70°C |
4-16 |
39 |
2.3 |
46/50 |
0.25 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
1935 |
135 |
G1" |
| CD46+-70°C |
4-16 |
46 |
2.8 |
46/50 |
0.29 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
1935 |
135 |
G1" |
| CD53+-70°C |
4-16 |
53 |
3.2 |
46/50 |
0.14 |
0.06 |
230V/1Ph/50Hz&60Hz |
550 |
330 |
1170 |
170 |
G1 1/2" |
| CD63+-70°C |
4-16 |
63 |
3.8 |
46/50 |
0.18 |
0.06 |
230V/1Ph/50Hz&60Hz |
550 |
330 |
1480 |
195 |
G1 1/2" |
| CD77+-70°C |
4-16 |
77 |
4.6 |
46/50 |
0.29 |
0.06 |
230V/1Ph/50Hz&60Hz |
550 |
330 |
1935 |
280 |
G1 1/2" |
| CD98+-70°C |
4-16 |
98 |
5.9 |
46/50 |
0.25 |
0.08 |
230V/1Ph/50Hz&60Hz |
550 |
490 |
1480 |
350 |
G2 |
| CD112+-70°C |
4-16 |
112 |
6.7 |
46/50 |
0.29 |
0.08 |
230V/1Ph/50Hz&60Hz |
550 |
490 |
1935 |
400 |
G2 1/2" |
| CD10+-40°C |
4-16 |
10 |
0.6 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD15+-40C |
4-16 |
15 |
0.9 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD20+-40°C |
4-16 |
20 |
1.2 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD30+-40°C |
4-16 |
30 |
1.8 |
46/50 |
0.14 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
1170 |
100 |
G3/4" |
| CD40+-40°C |
4-16 |
40 |
2.4 |
46/50 |
0.18 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
1480 |
115 |
G1" |
| CD55+-40°C |
4-16 |
55 |
3.3 |
46/50 |
0.25 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
1935 |
135 |
G1" |
| CD65+-40°C |
4-16 |
65 |
3.9 |
46/50 |
0.29 |
0.04 |
230V/1Ph/50Hz&60Hz |
550 |
350 |
1935 |
135 |
G1" |
| CD75+-40°C |
4-16 |
75 |
4.5 |
46/50 |
0.14 |
0.06 |
230V/1Ph/50Hz&60Hz |
550 |
330 |
1170 |
170 |
G1 1/2" |
| CD90+-40°C |
4-16 |
90 |
5.4 |
46/50 |
0.18 |
0.06 |
230V/1Ph/50Hz&60Hz |
550 |
330 |
1480 |
195 |
G1 1/2" |
| CD110+-40°C |
4-16 |
110 |
6.6 |
46/50 |
0.29 |
0.06 |
230V/1Ph/50Hz&60Hz |
550 |
330 |
1935 |
280 |
G1 1/2" |
| CD140+-40°C |
4-16 |
140 |
8.4 |
46/50 |
0.25 |
0.08 |
230V/1Ph/50Hz&60Hz |
550 |
490 |
1480 |
350 |
G2 |
| CD160+-40°C |
4-16 |
160 |
9.6 |
46/50 |
0.29 |
0.08 |
230V/1Ph/50Hz&60Hz |
550 |
490 |
1935 |
400 |
G2 1/2" |
CD+Dryer*: geactiveerd aluminiumoxide + moleculaire zeef voor drukdauwpunten -40°C en -70°C
Drukbeschrijving**: standaardmachine aanbevolen voor 7 tot 8 bar perslucht (extreme gebruiksbereik 4 tot 10 bar), optionele overeenkomstige zuiveringsstuk van 4/10/13 tot 16 bar om het luchtverbruik te verminderen.
Referentietoestand:
Omgevingstemperatuur: 25°C
Inlaatluchttemperatuur: 35°C
Werkdruk: 7 bar
Extreme arbeidsomstandigheden:
Maximale omgevingstemperatuur: 46°C
Minimale omgevingstemperatuur: 2°C
Maximale inlaattemperatuur: 50°C
